Atelier 2.0 - Tiroirs

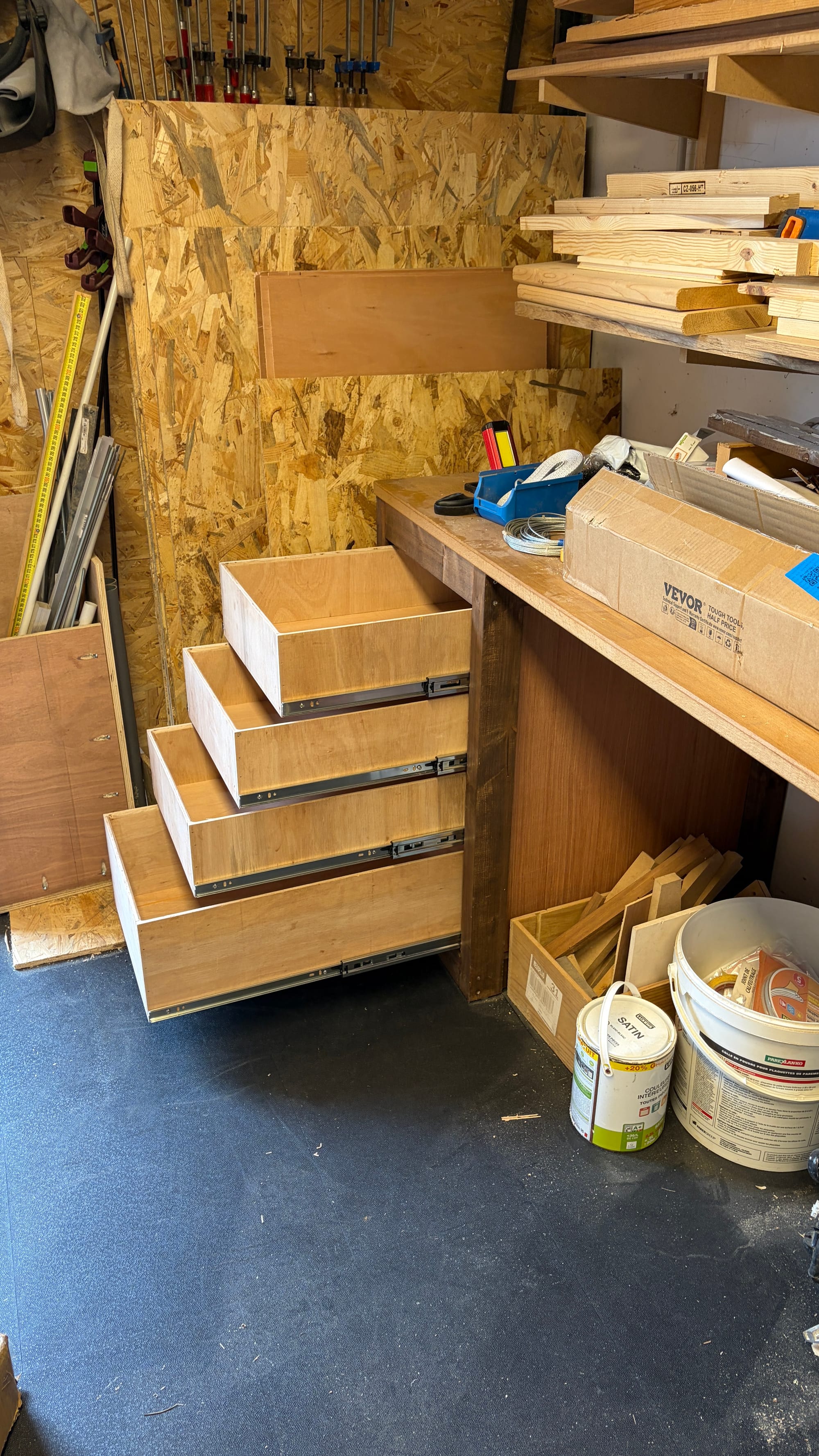

Je continue l'aménagement de l'atelier, avec la construction des tiroirs. 14 en tout. J'ai commencé par en faire 4, sur une colonne, pour trouver le mode opératoire, les différents réglages pour les outils.
Etape 1 - Fiches de débits

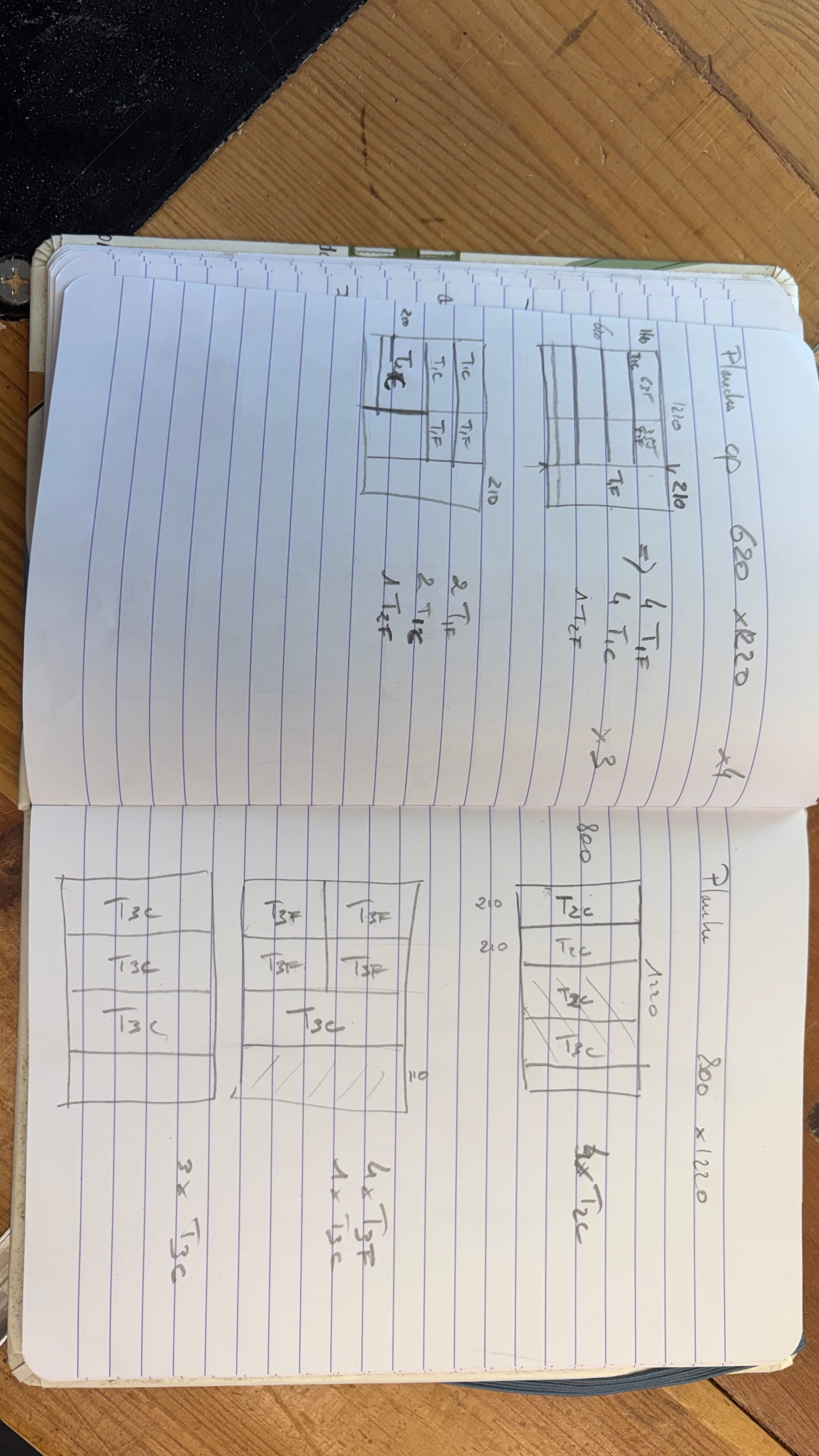

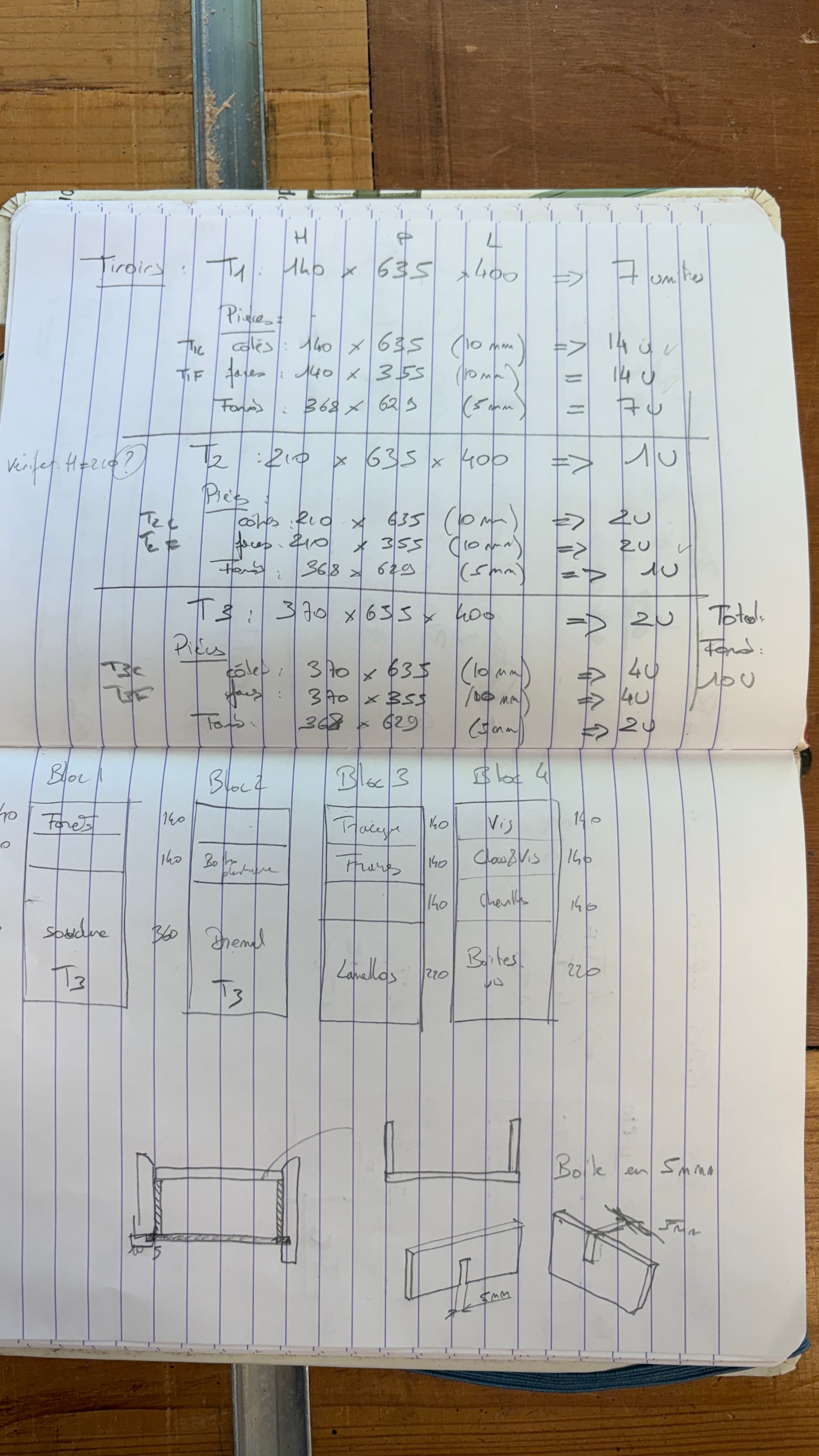

Je commence par faire mes fiches de débits, avec comme priorité d'optimiser la consommation du contre-plaqué et minimiser les chutes, et en second, de pouvoir faire toutes les pièces de même hauteur avec le même réglage de la scie.
Etape 2 - Débits des hauteurs
A ce stade, je ne réalise que les coupes qui correspondent aux hauteurs des tiroirs. Les pièces seront coupées à leur longueur finale après le rainurage : d'une part, ça permet de faire les usinages en une passe, d'autre part, comme il y a un peu d'arrachement au rainurage en bout de pièces, cela permettra au moment de débiter la longueur d'avoir une pièce plus propre.

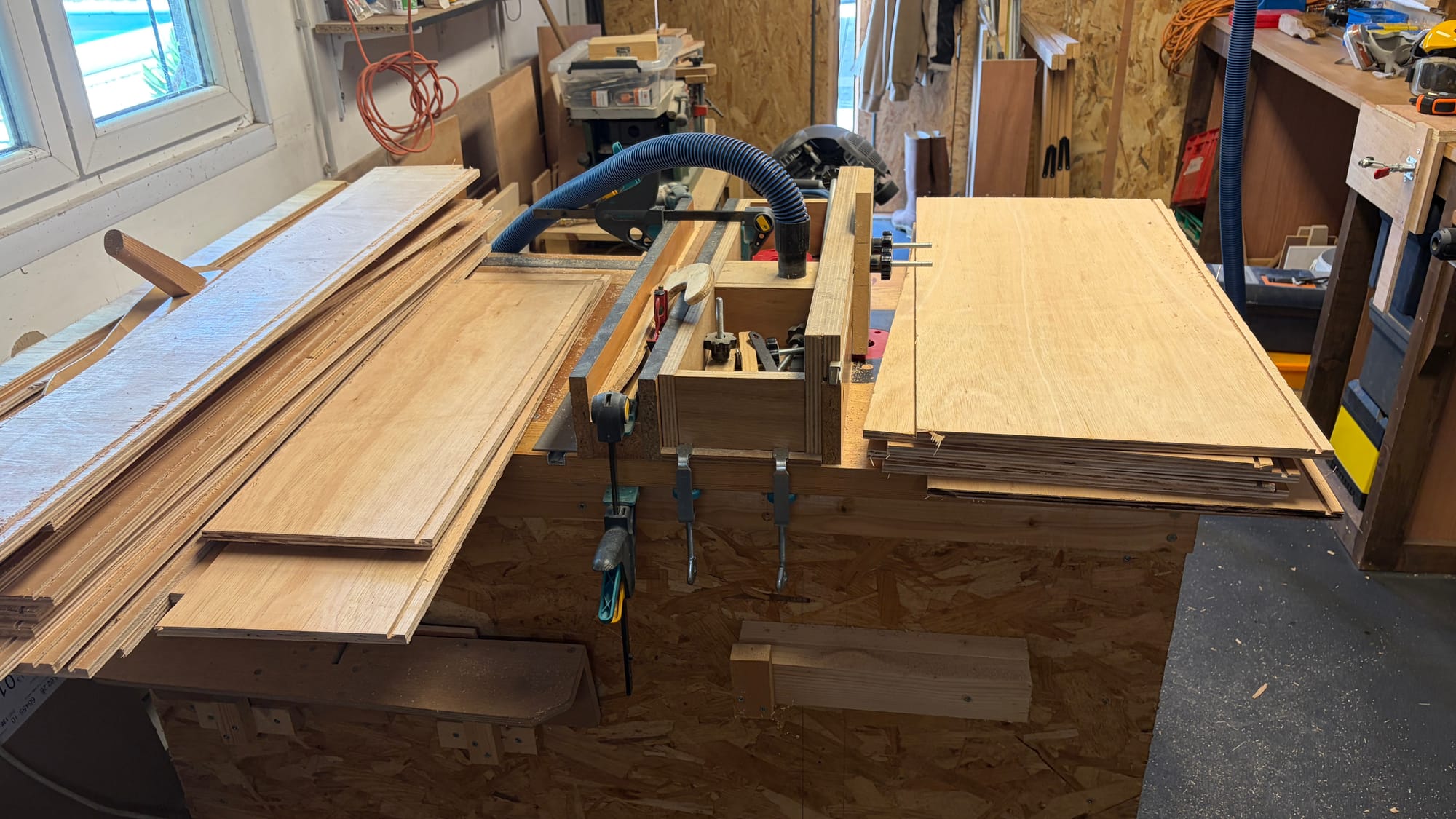

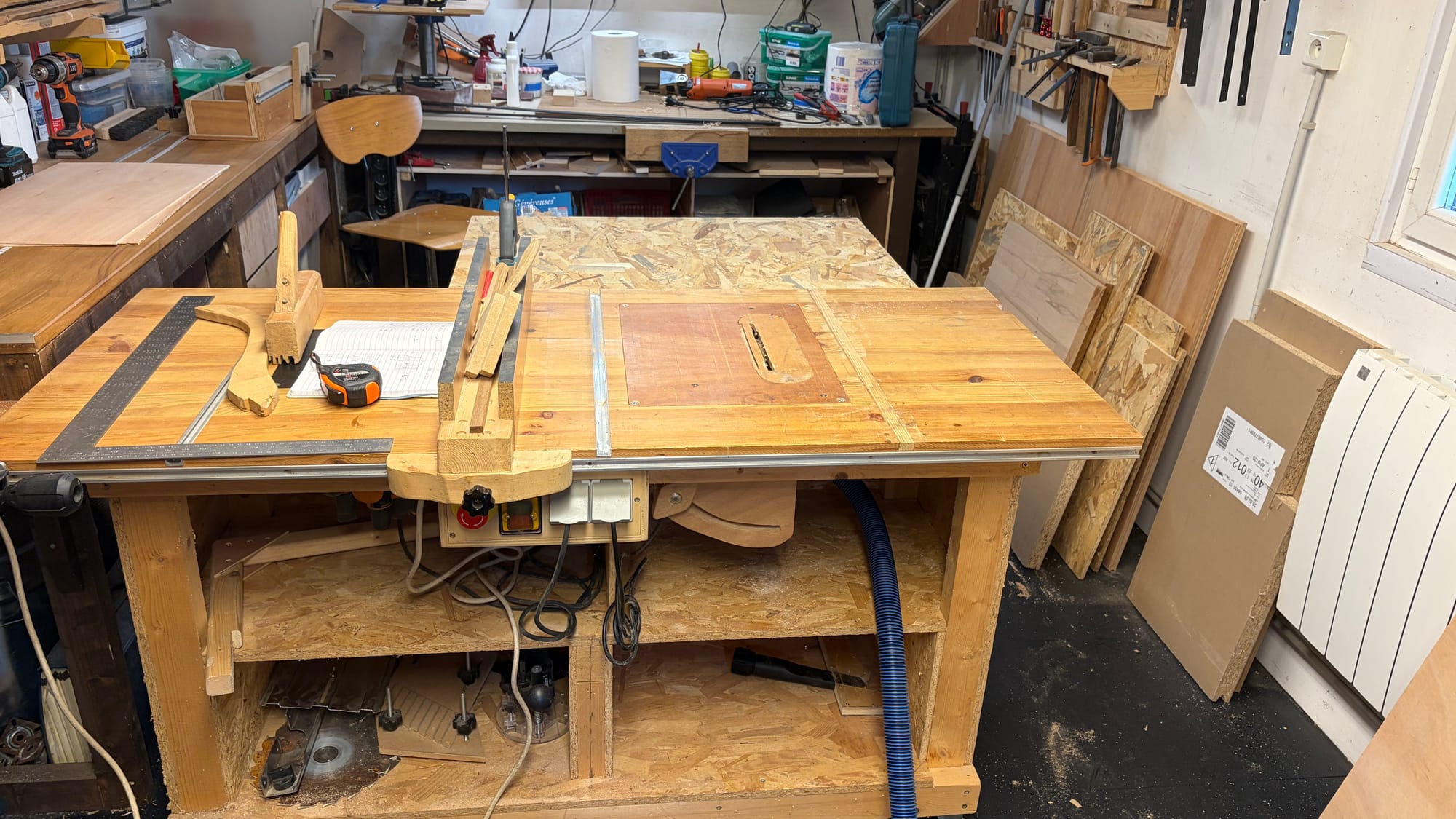

Les panneaux de départ font 800 x 1220 ou 620 x 1220. J'ai tourné le banc de sciage pour pouvoir passer les panneaux sans être gêné. Au passage, j'ai fait un contrôle et réglage de la scie, elle s'était un peu déréglée depuis ces années. Je suis content qu'à l'époque de sa construction, j'ai mis des moyens de réglages.

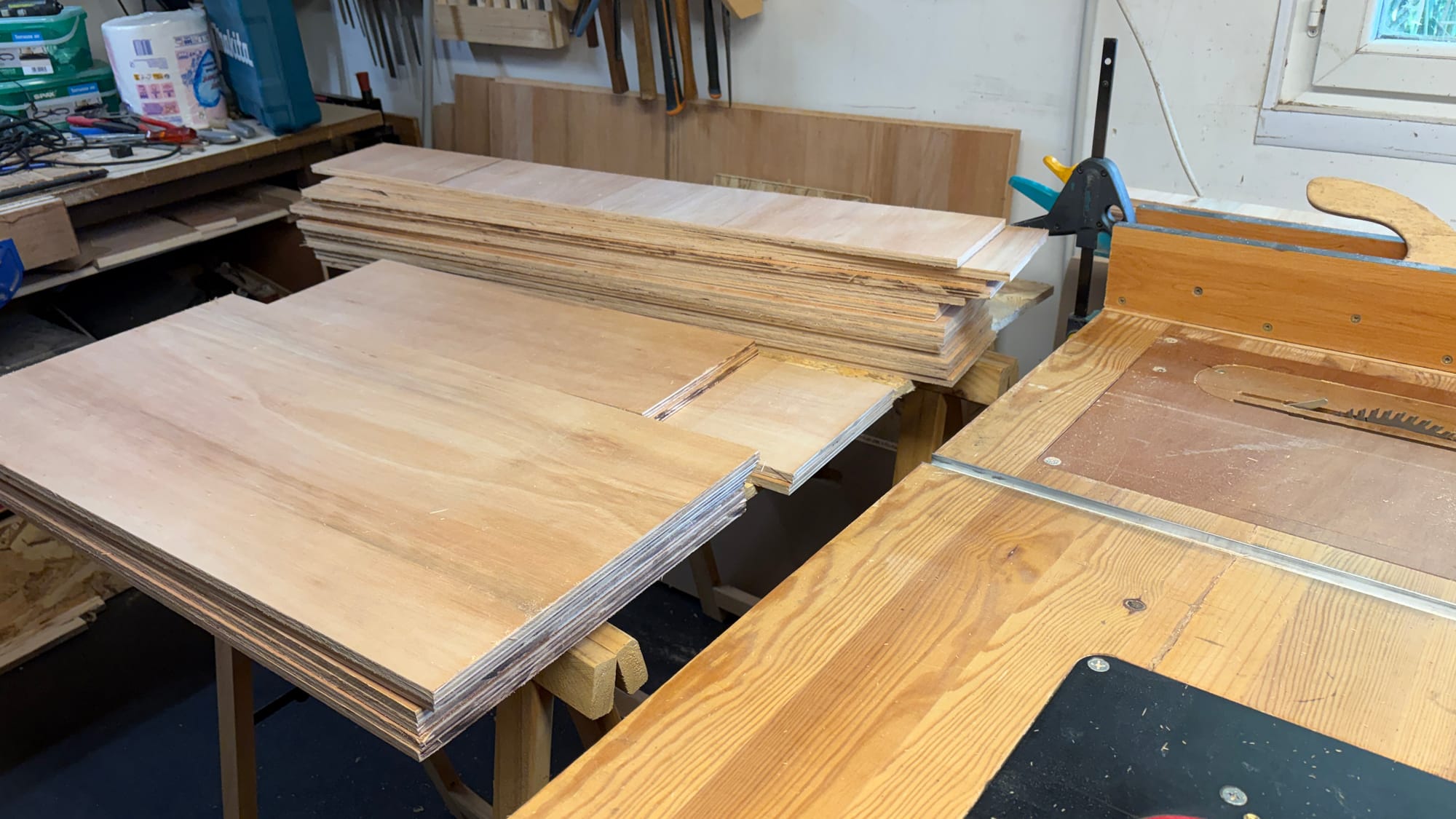

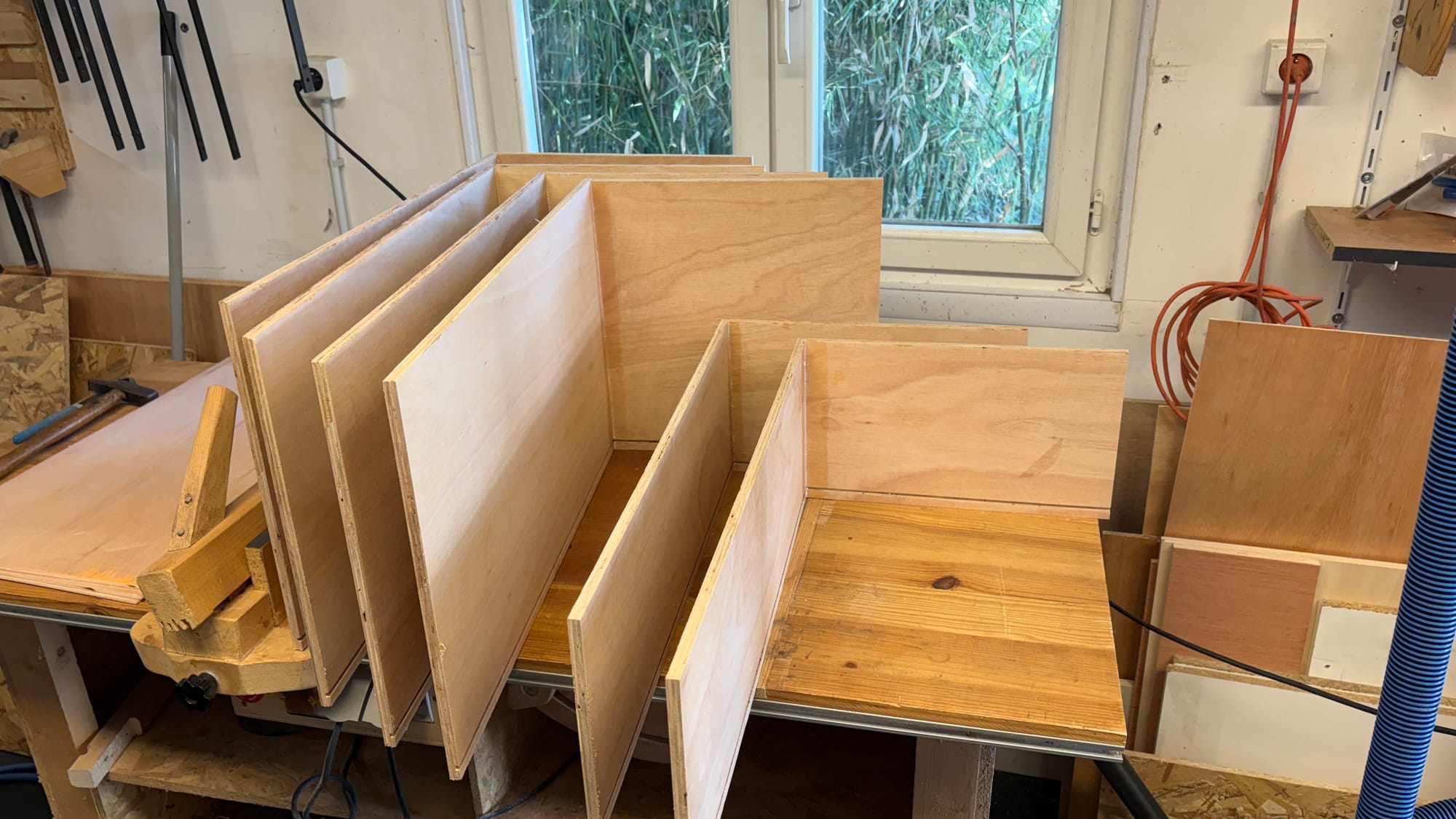

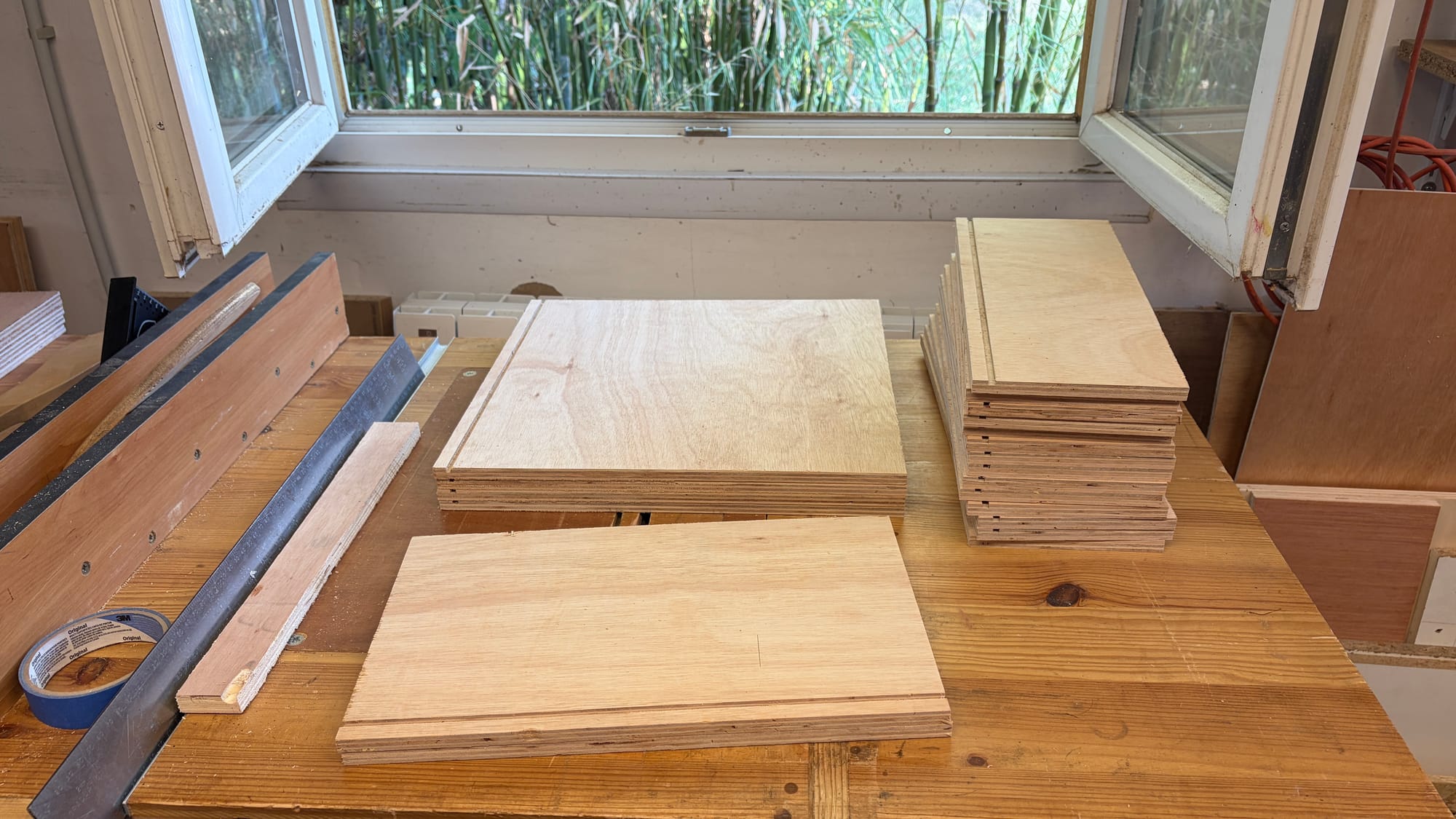

L'ensemble des pièces débitées, 3 réglages différents pour la scie.
Etape 3 - Rainurage

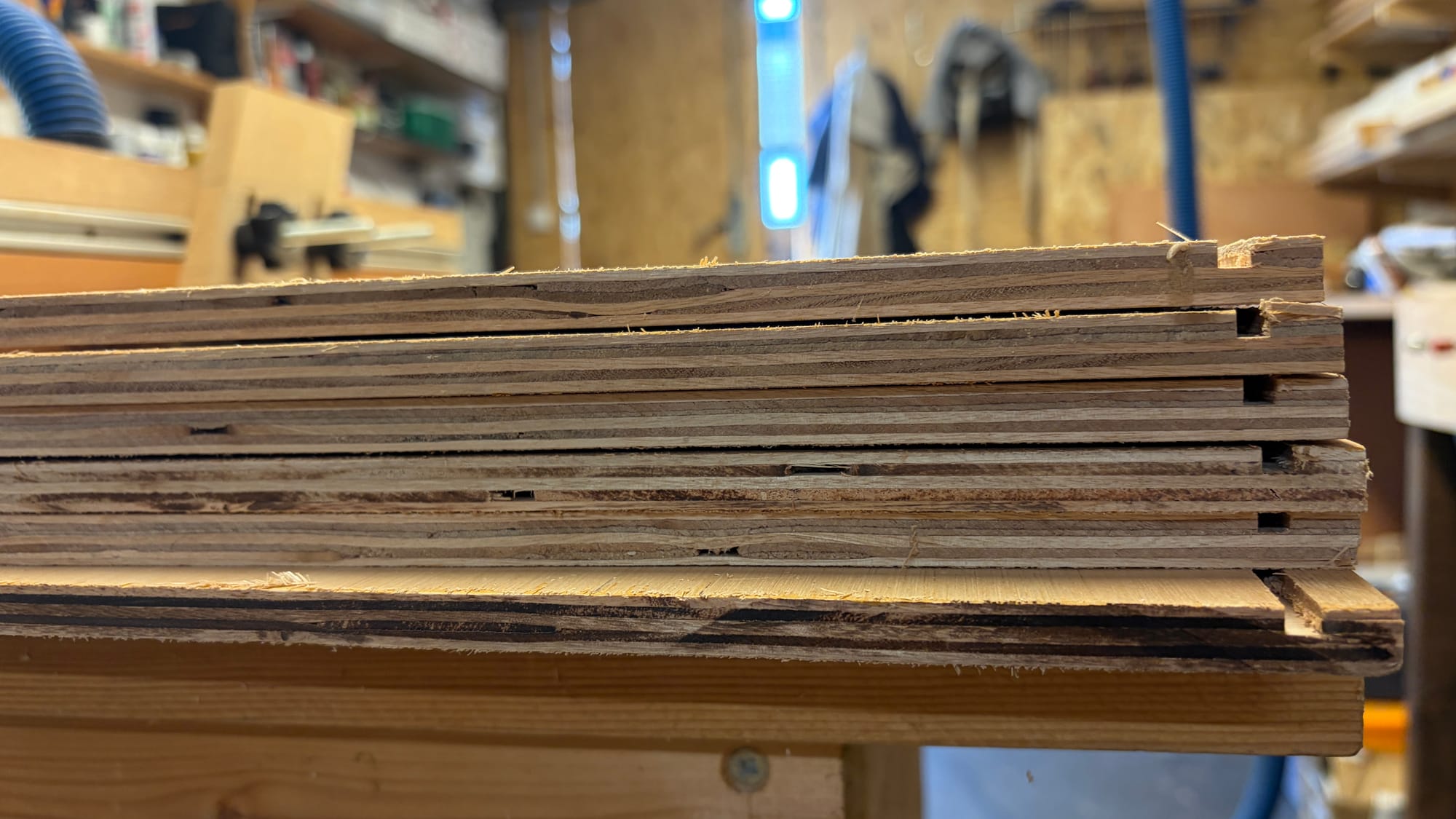

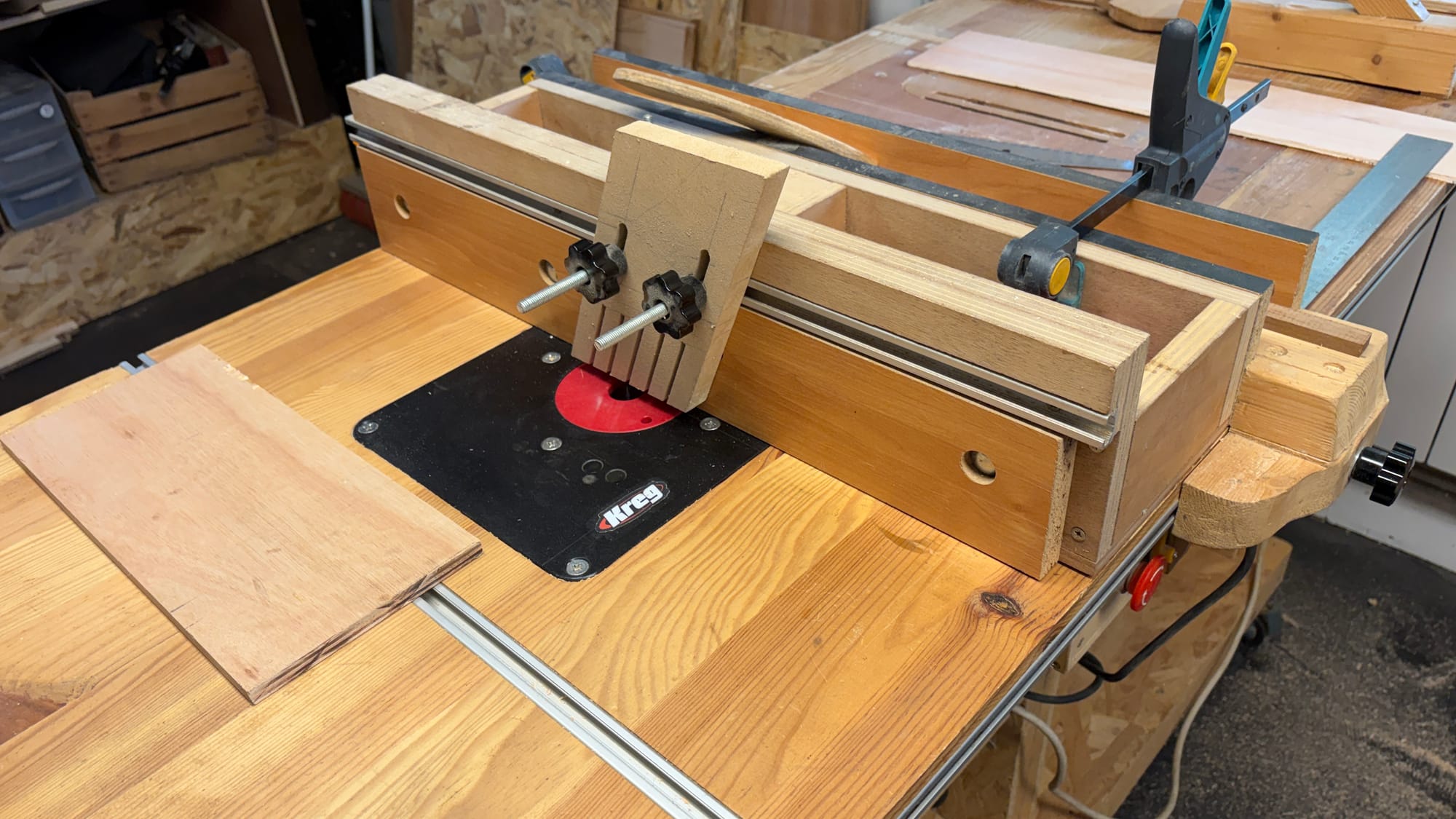

Une fois toutes les pièces coupées, elles passent à la défonceuse sous table, avec une fraise de 5mm qui correspond à l'épaisseur des fonds des tiroirs, sur une profondeur de 4mm.

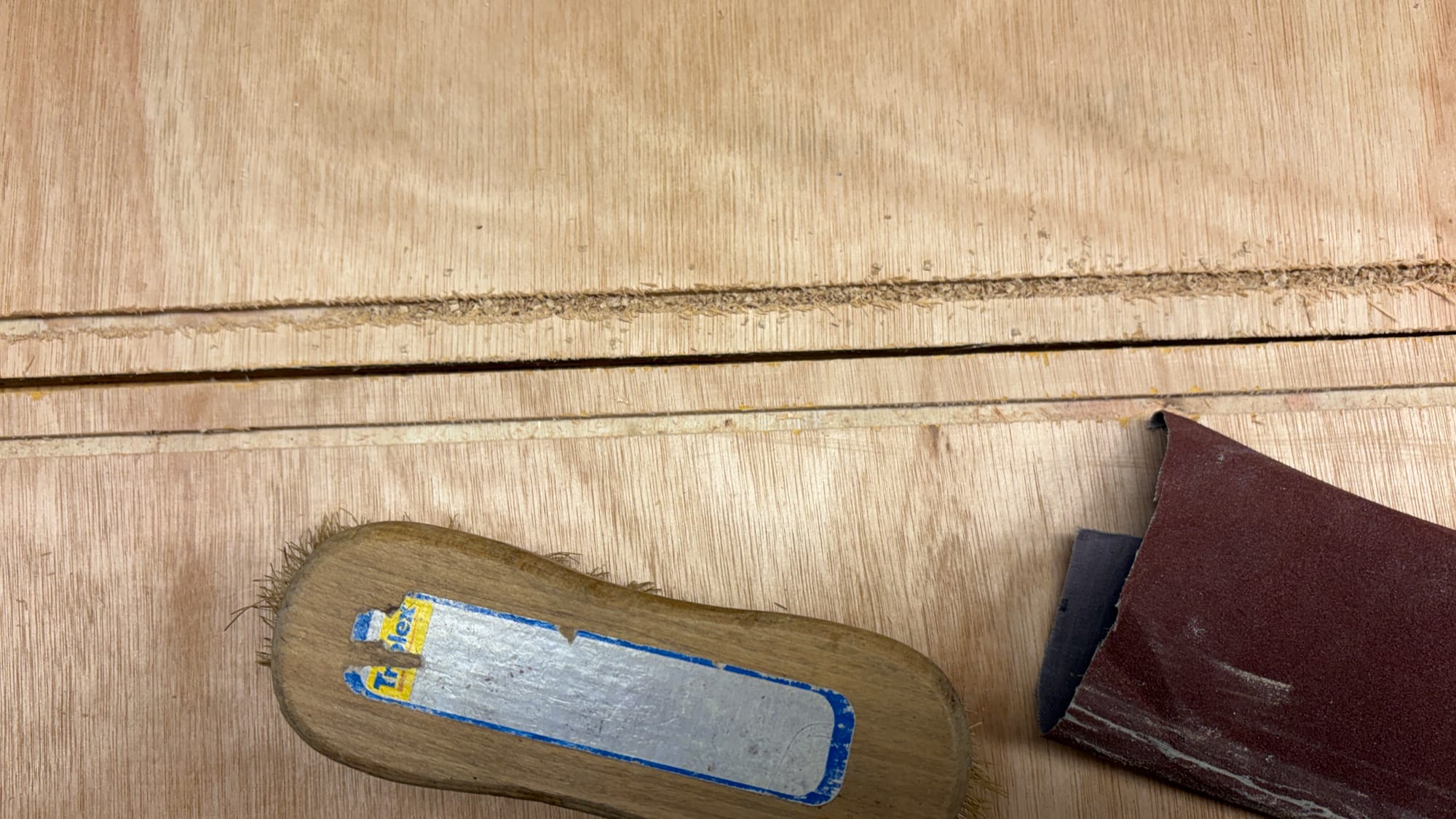

La défonceuse est réglée une fois, puis toutes les pièces sont usinées les unes à la suite des autres. Un coup de nettoyage et ponçage est nécessaire après l'usinage.
Etape 4 - Mise à longueur des côtés

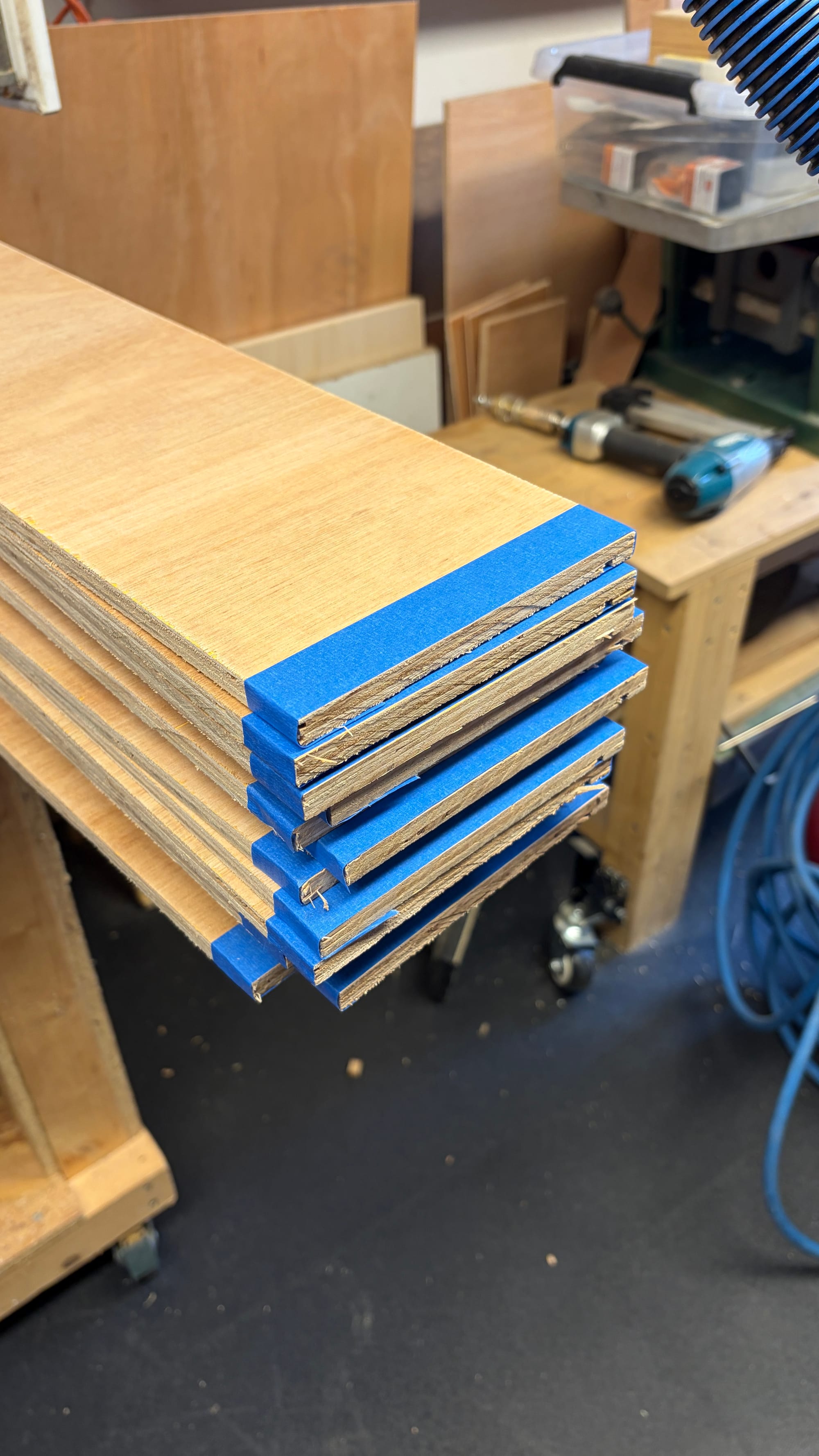

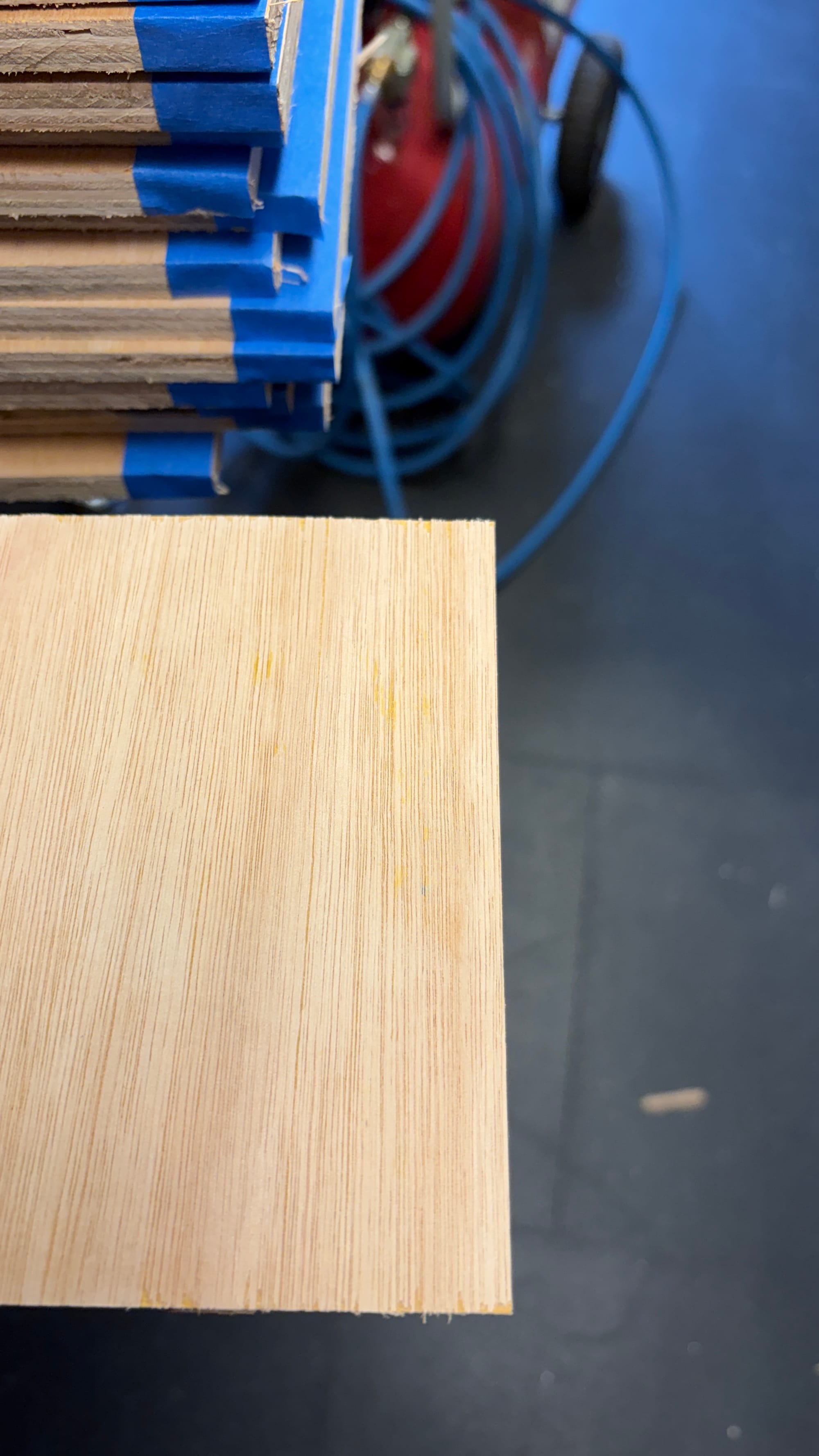

Pour éviter l'arrachement au sciage sur le contre-plaqué, j'ai appliqué du scotch de masquage avant. C'est un peu fastidieux, mais efficace.

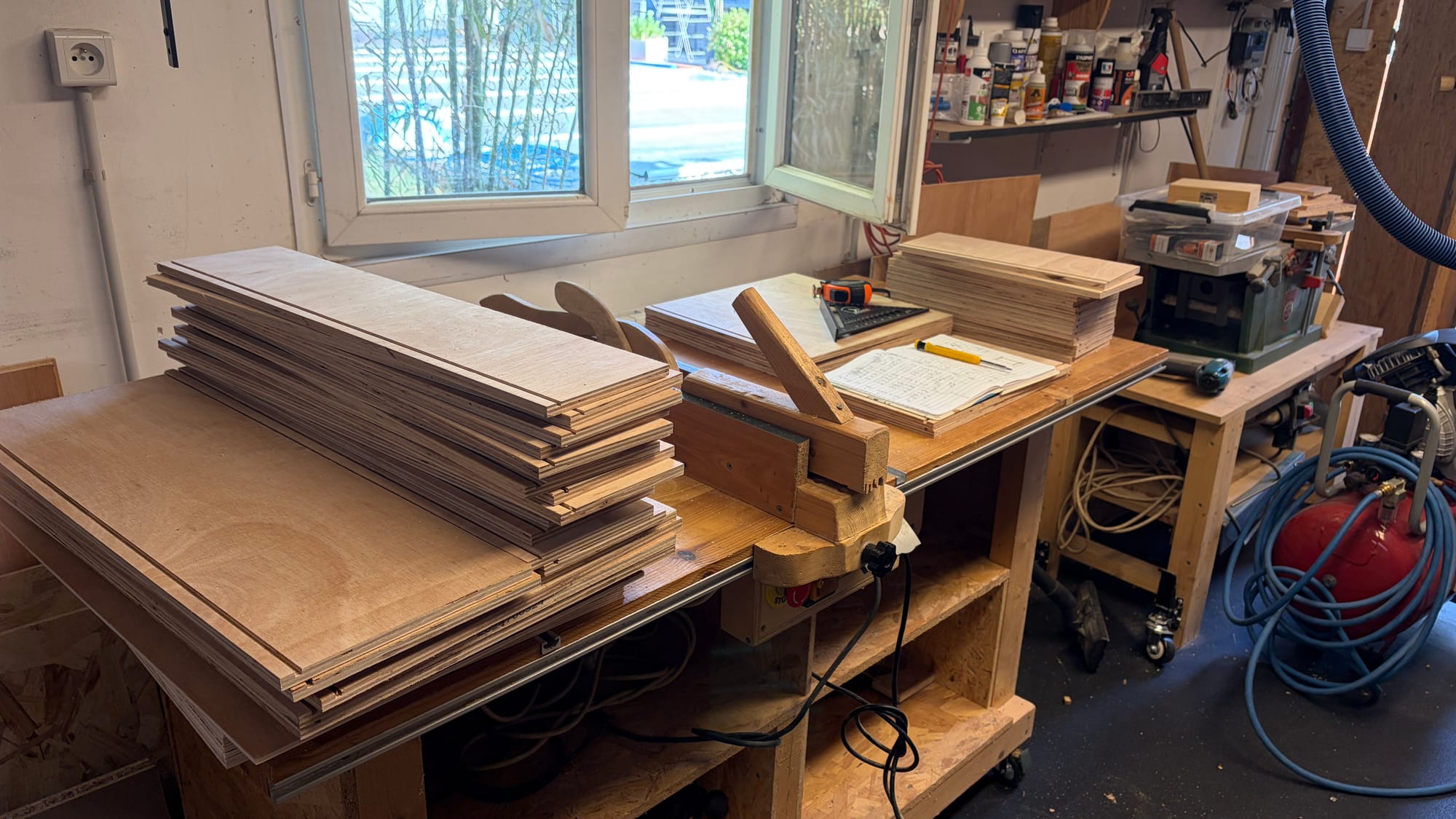

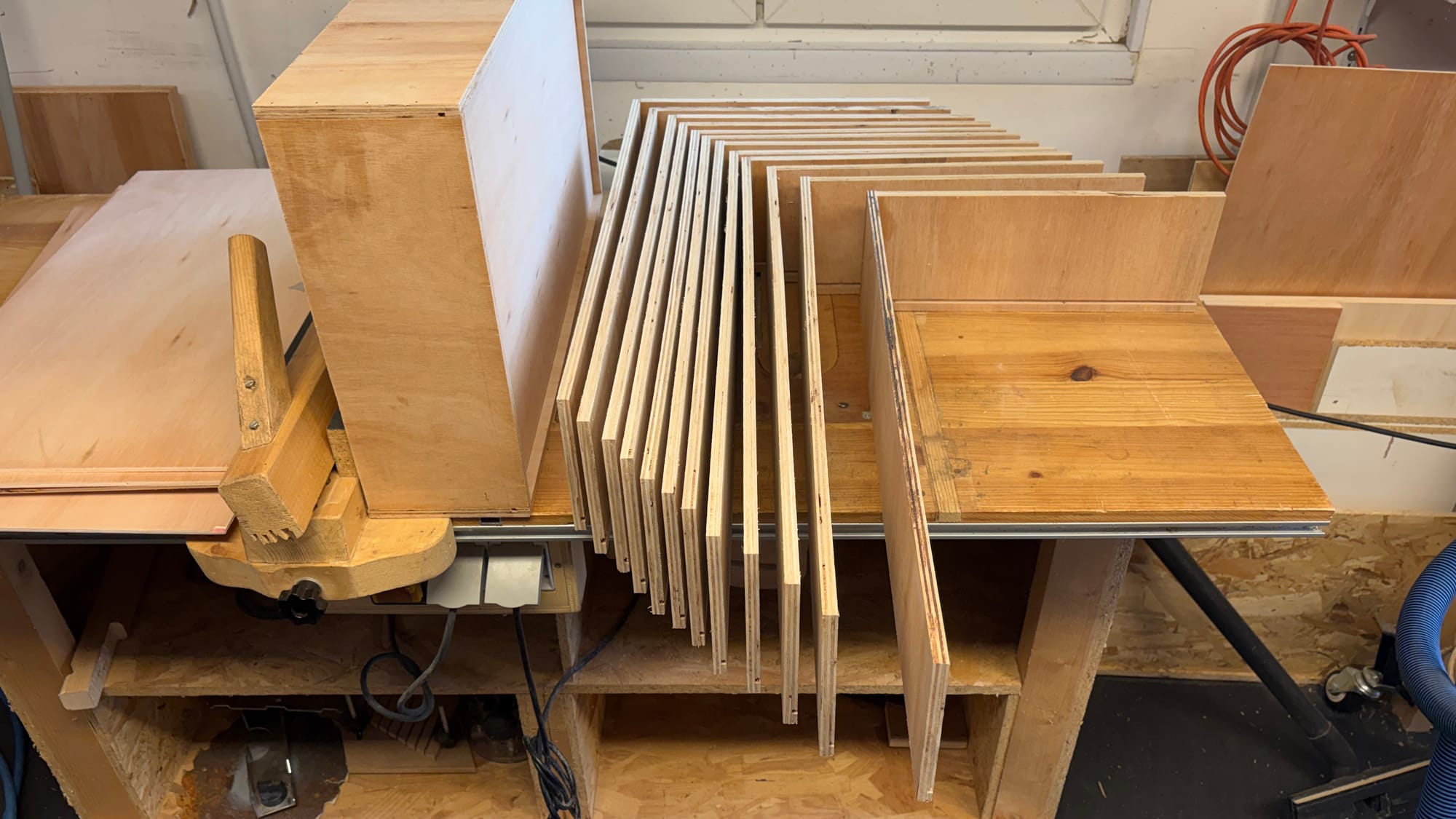

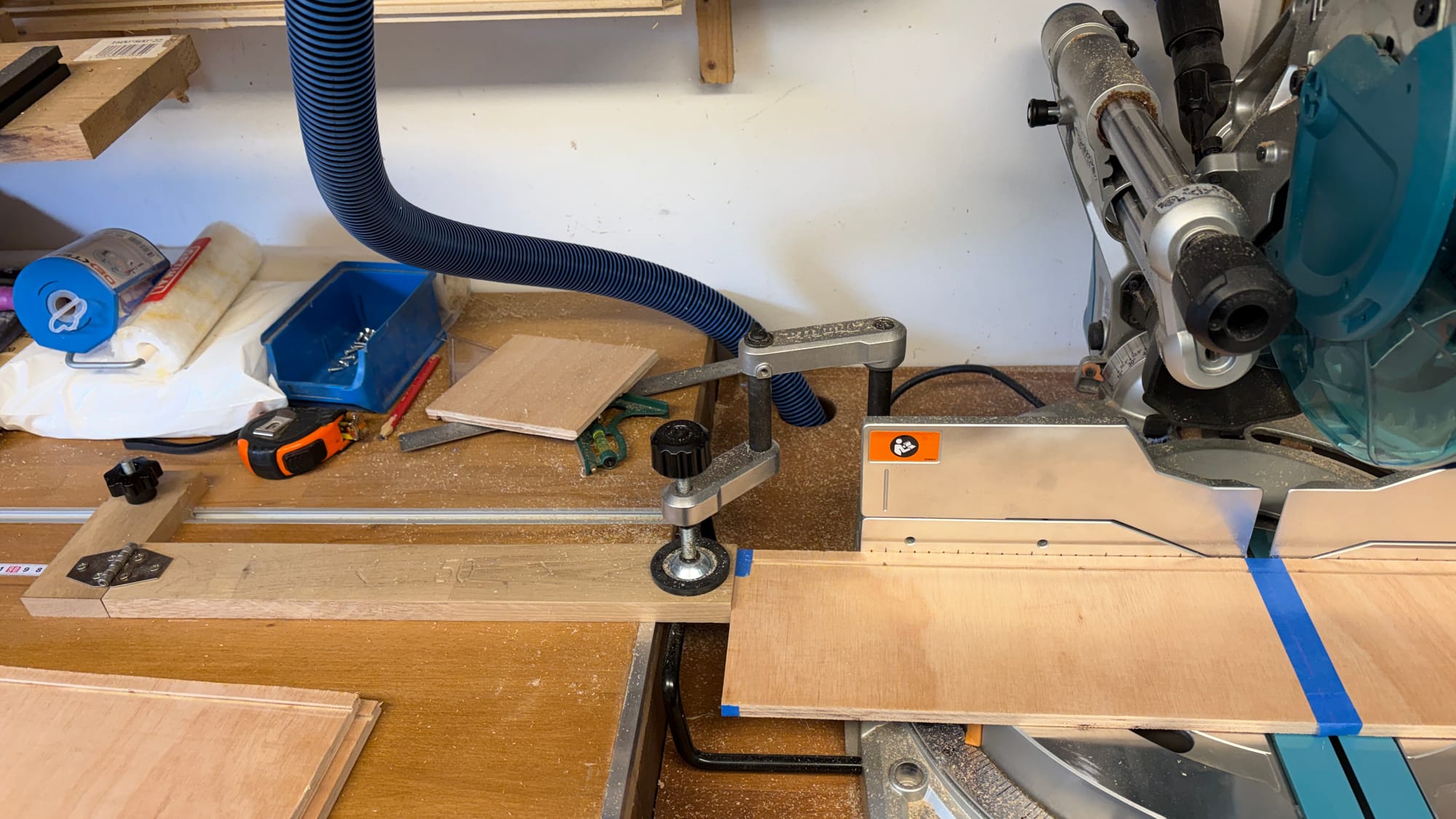

Ensuite, viennent les coupes à proprement parler, activité très répétitive, mais on enchaîne les coupes, un seul réglage (mieux vaut ne pas se tromper), puis toutes les coupes de même longueur sont faites.
Etape 5 - Assemblage

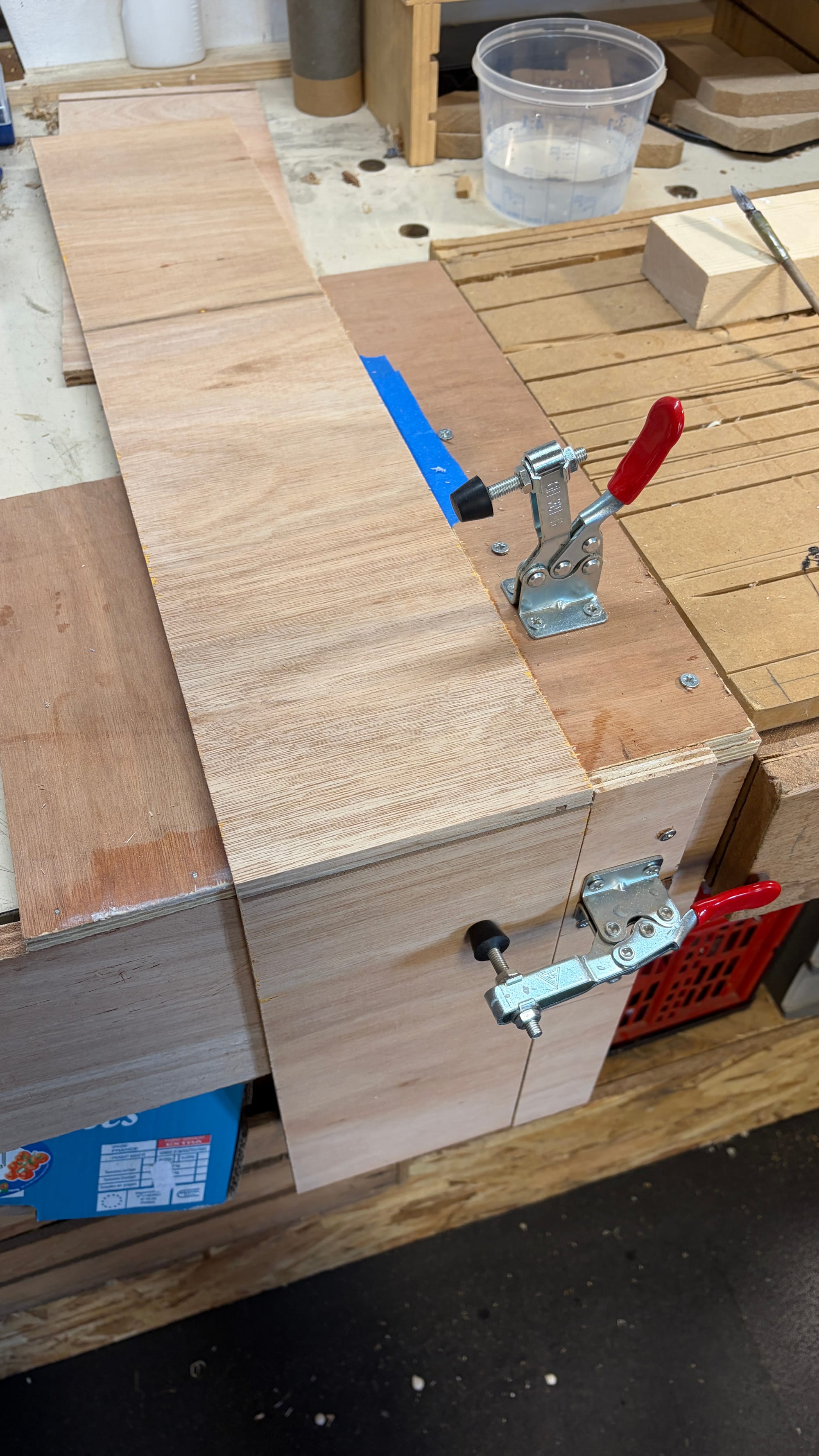

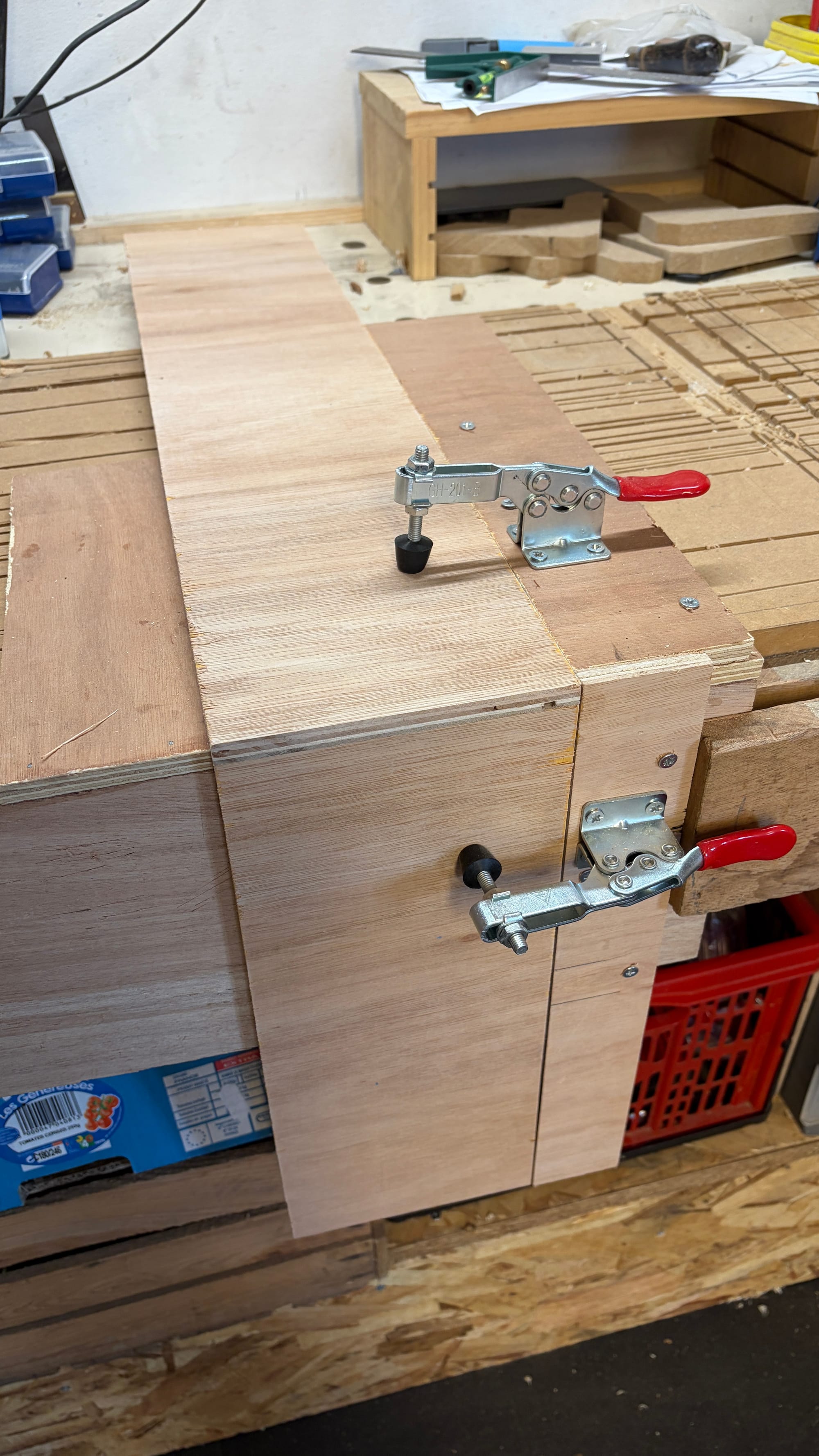

Pour assembler les côtés, j'ai réalisé un petit gabarit, vu le nombre de pièces à traiter, ça vaut le coup de prendre un peu de temps pour être plus efficace ensuite.
L'équerrage n'était pas parfait, j'ai rattrapé avec un peu de scotch (bleu).
Les côtés sont collés et pointés avec ma nouvelle cloueuse pneumatique Makita, un vrai bonheur à utiliser.

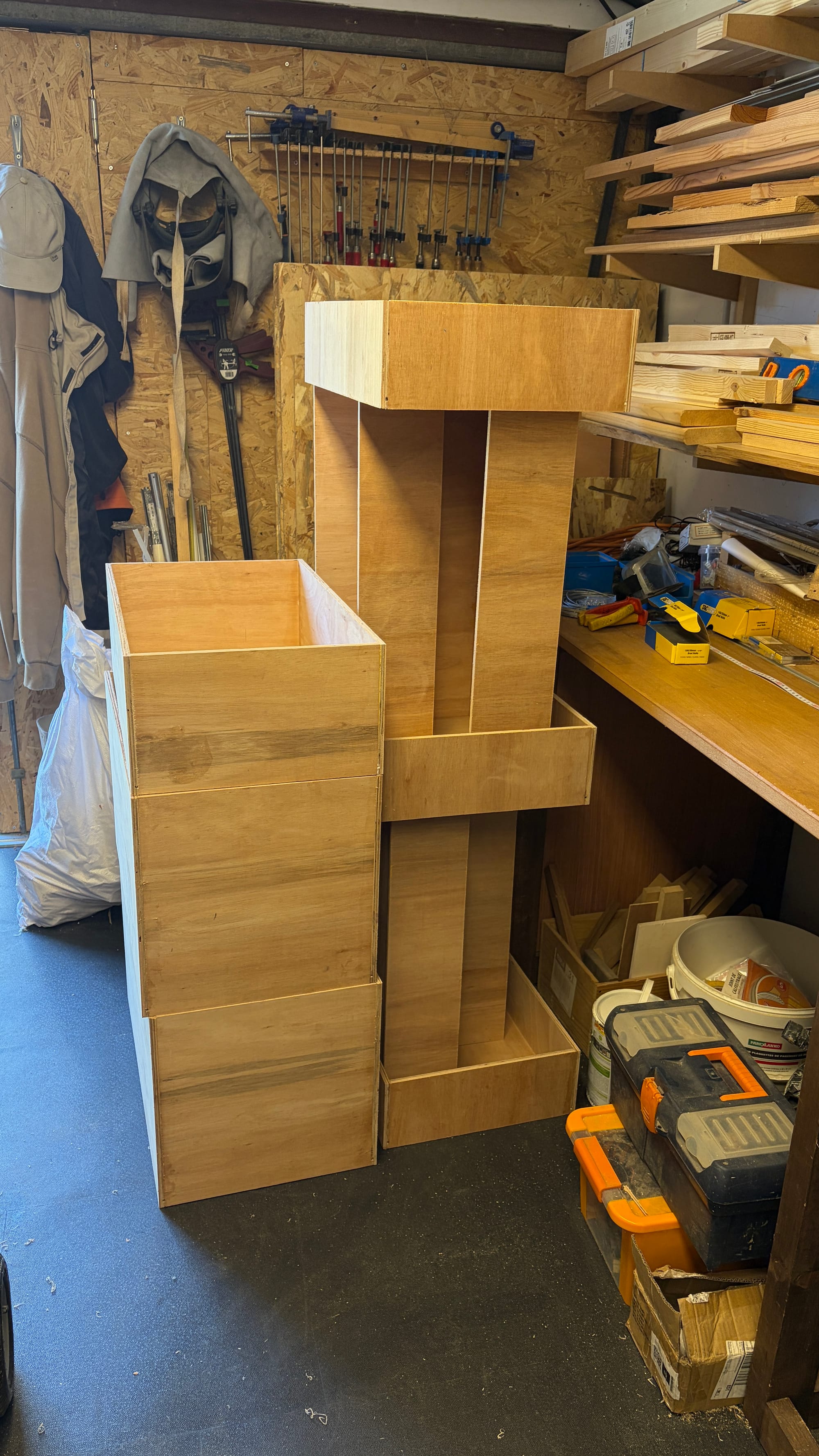

J'assemble d'abord les pièces 2 à 2 avec le guide, puis ensuite, je positionne le fond et assemble par paires.
Etape 6 - Finition des bordures
Les côtés supérieurs des tiroirs sont usinés avec la défonceuse sous table avec une fraise quart de rond, pour avoir une finition plus ésthétique.
Etape 7 - Installation des glissières et des tiroirs

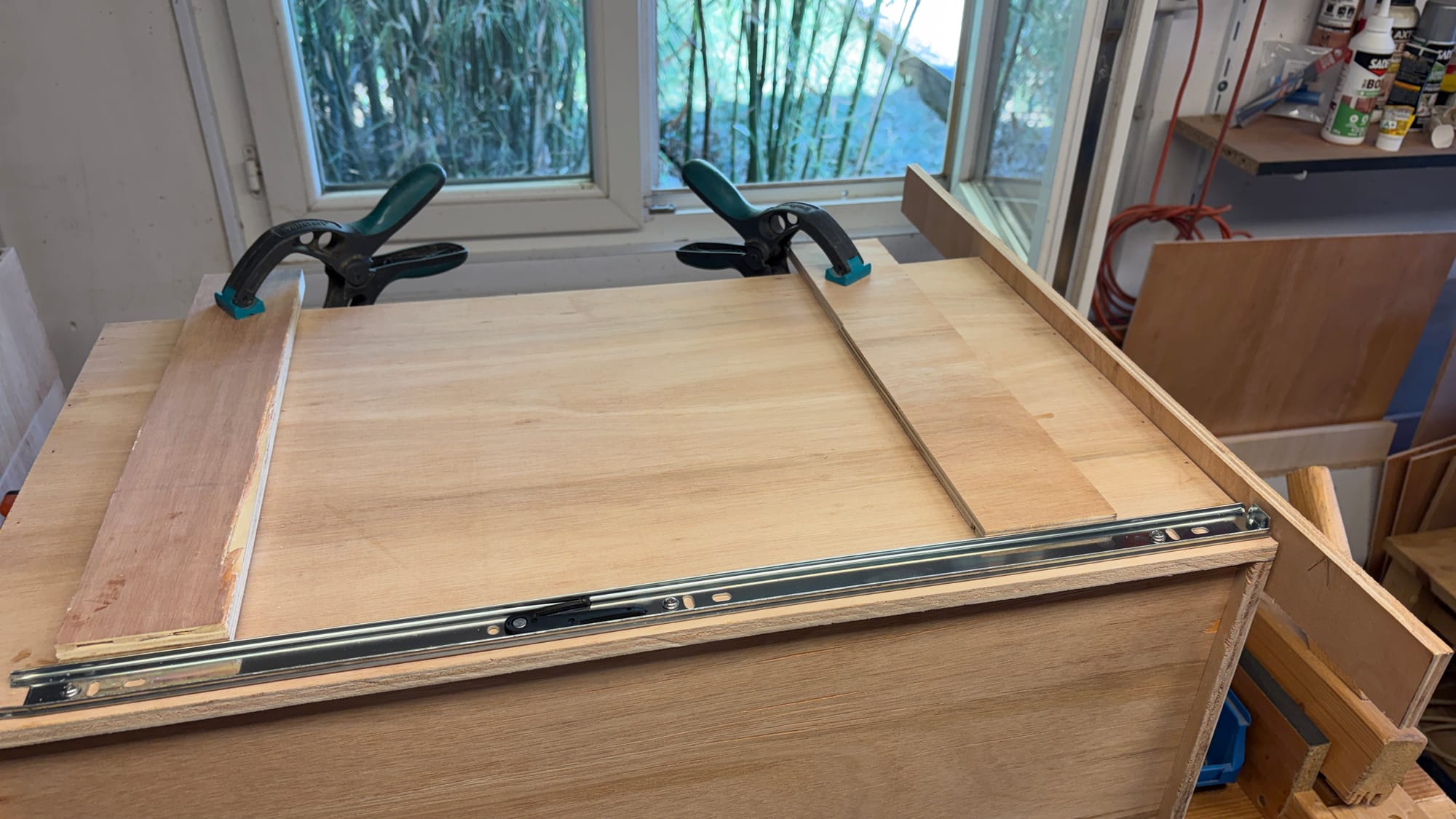

Pour installer les rails sur les tiroirs, j'utilise des cales : une chute de 5mm de contre-plaqué pour caler le rail sur le bord inférieur du tiroir, et une chute en bout pour que le rail affleure la face avant. Pas de mesures, ça évite de se tromper.

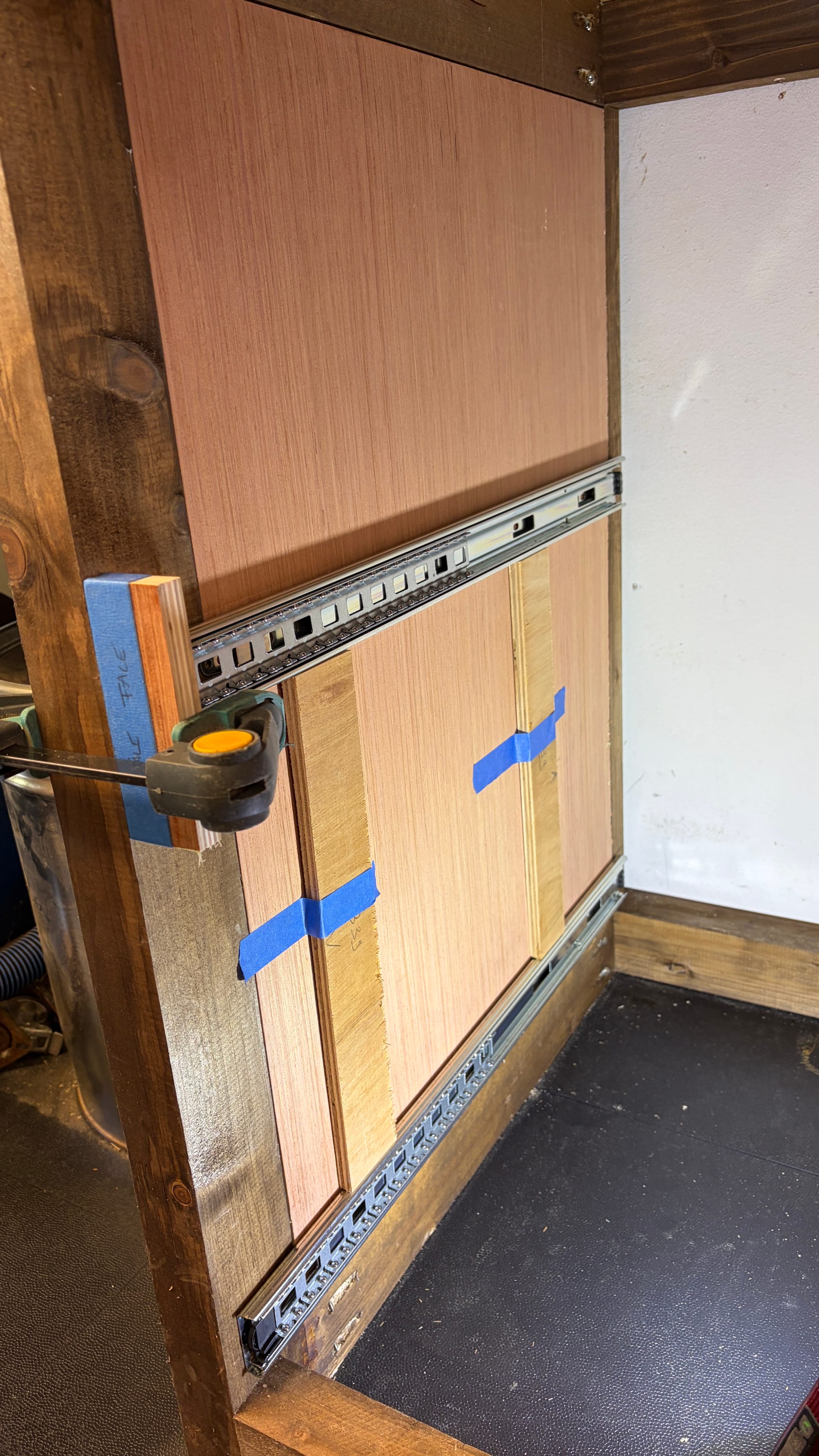

De même pour installer les glissières dans les meubles : cales de 15mm sous la première glissière, puis des chutes de CP entre un rail et le suivant. Une autre cale en bout, avec un peu de scotch pour rajouter une marge d'erreur pour caler la glissière à 15mm de la face du meuble, pour laisser la place pour les futures façades.

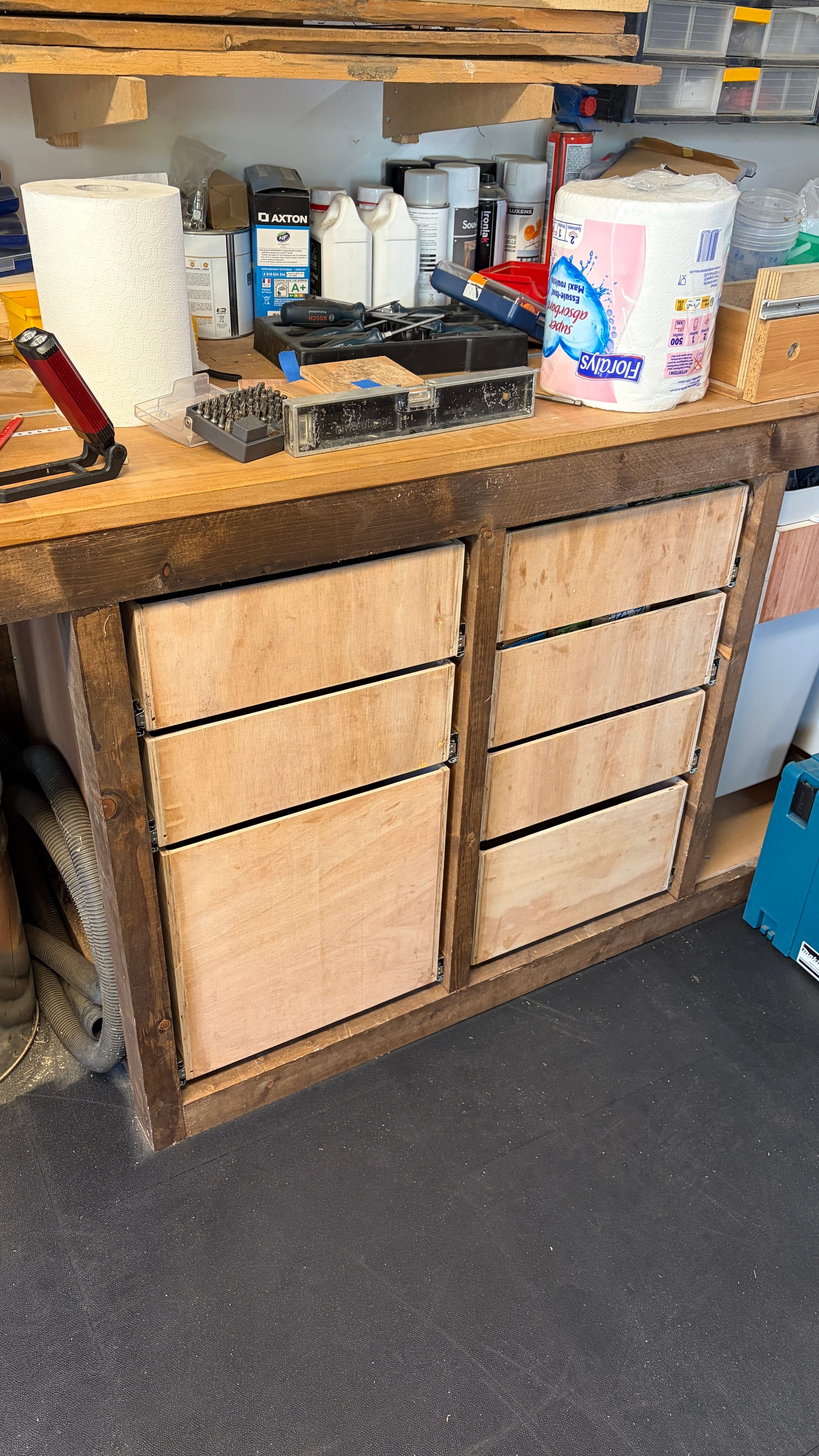

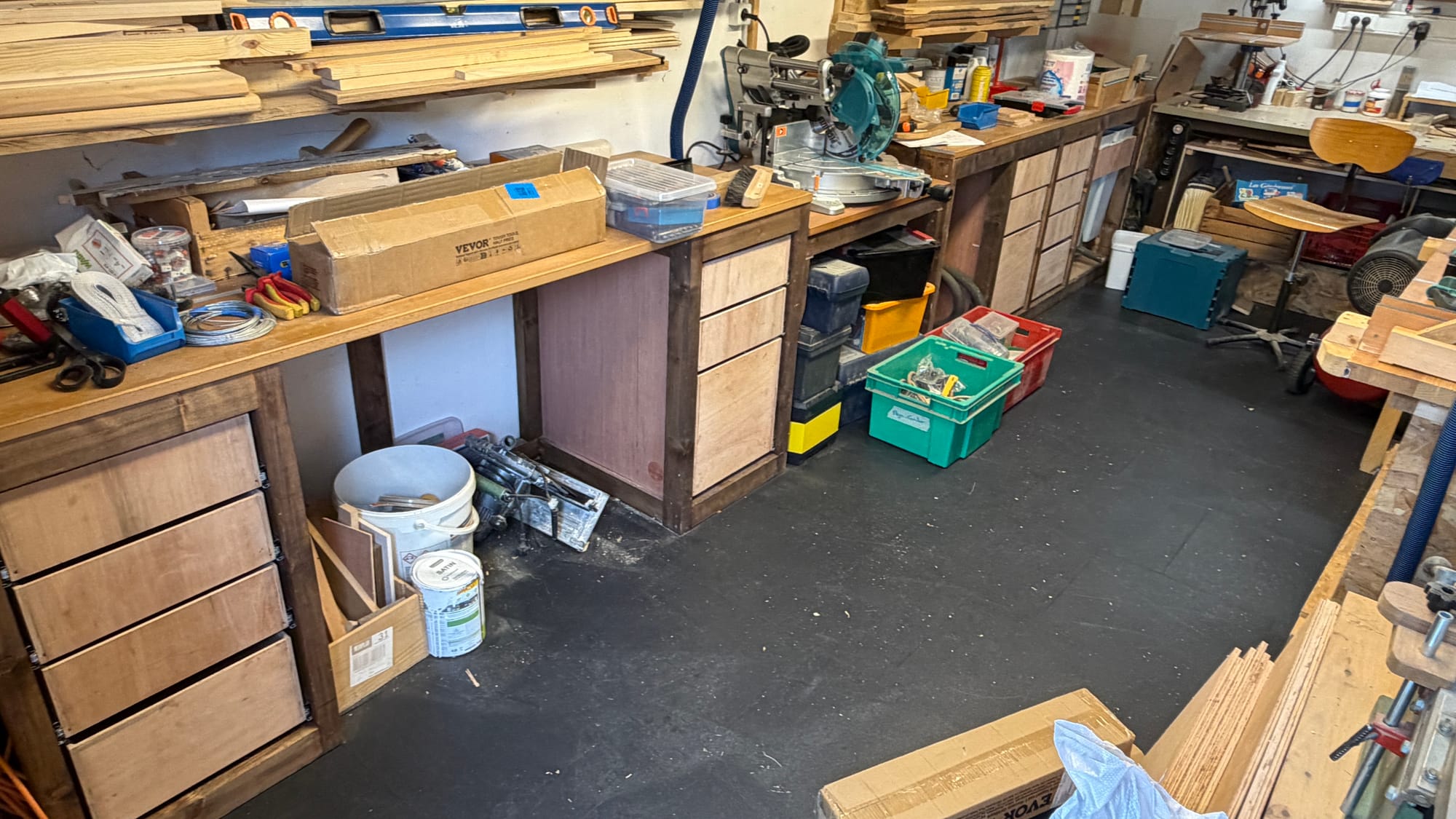

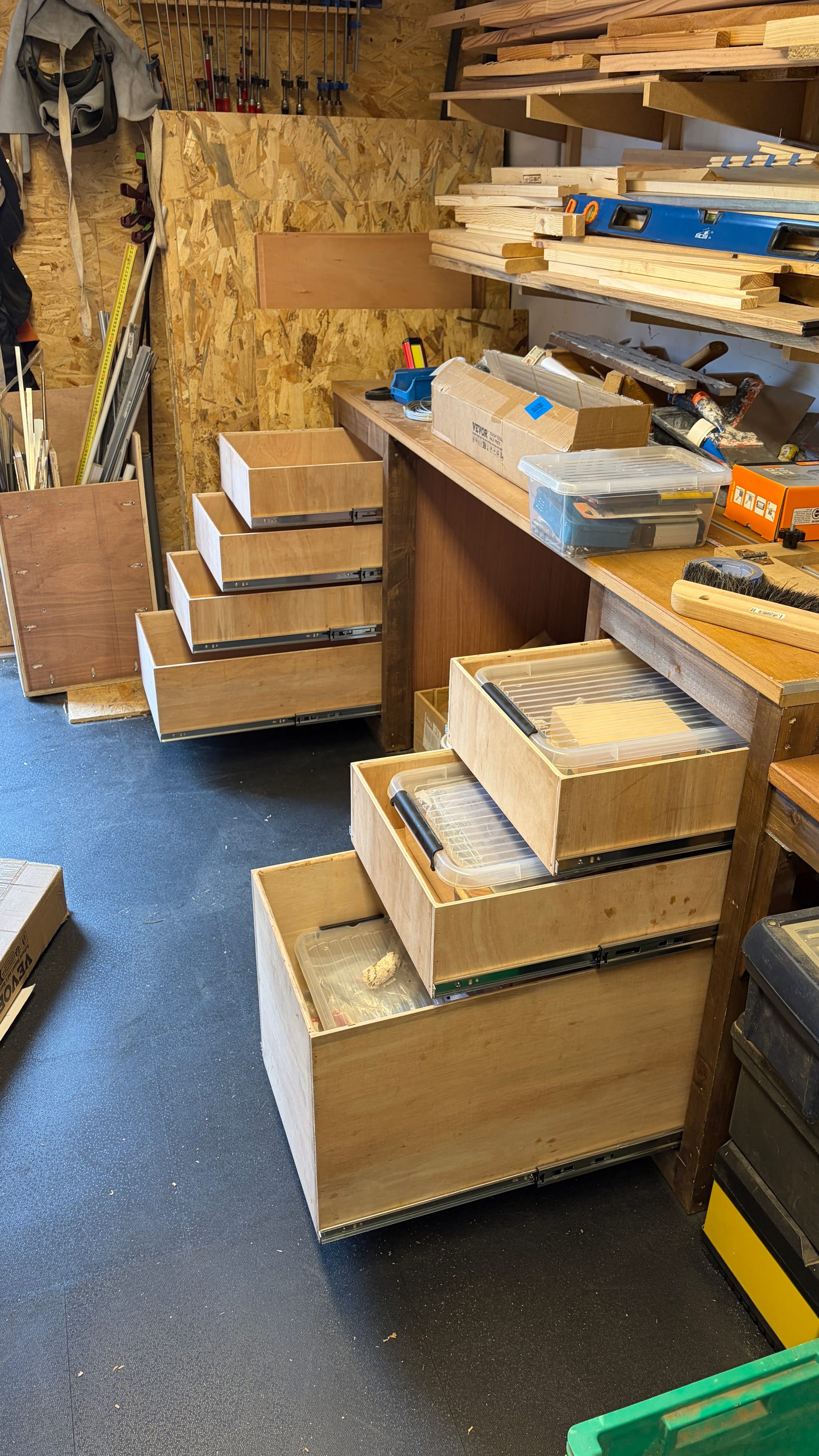

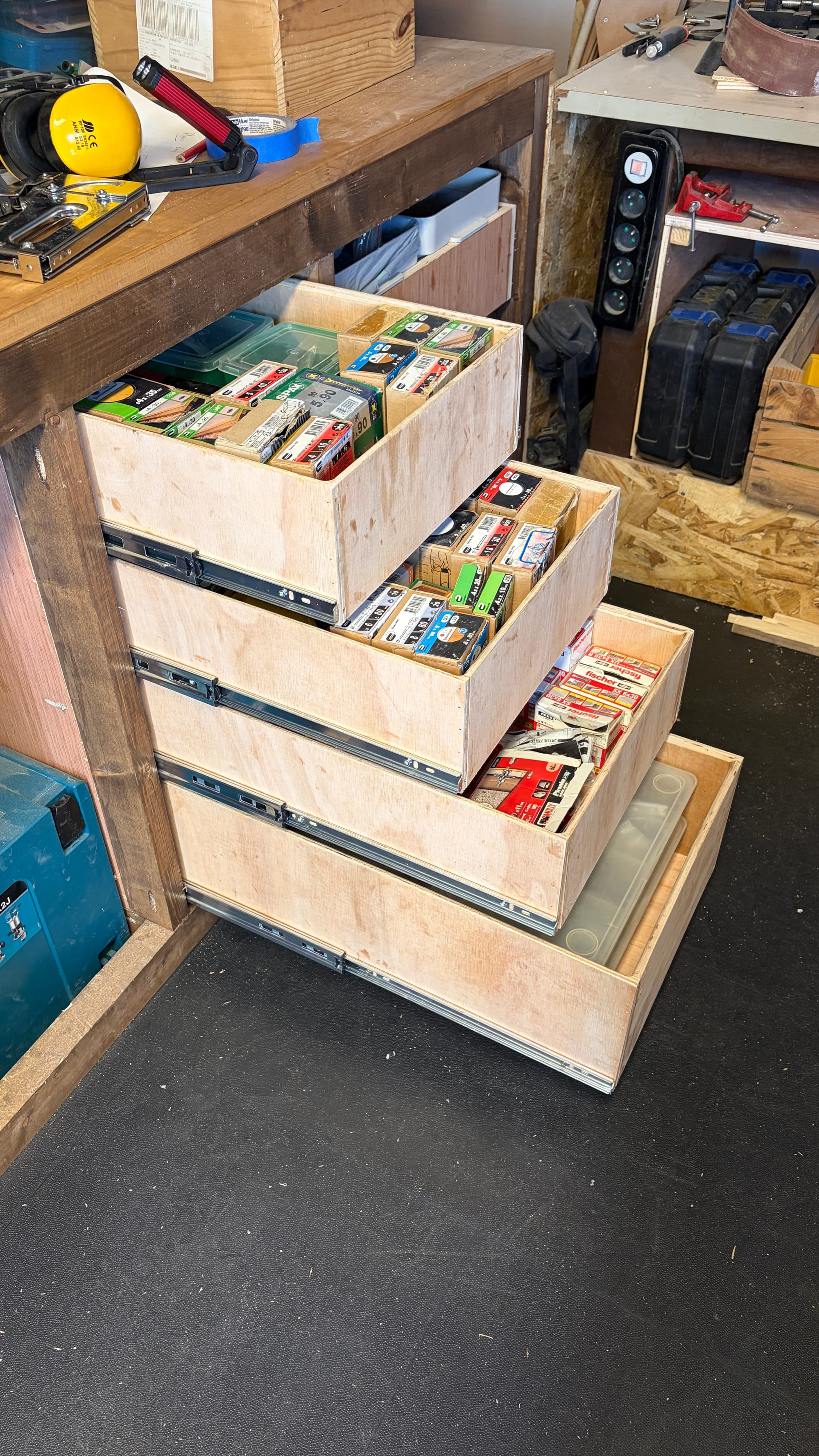

Et voilà, les 14 tiroirs installés... et déjà remplis !
Reste à faire
Il me restera les façades à réaliser, puis l'installation des poignées, mais ce sera pour plus tard, j'ai d'autres points à adresser dans l'atelier avant.
